| 状态： | |
|---|---|
|
| |

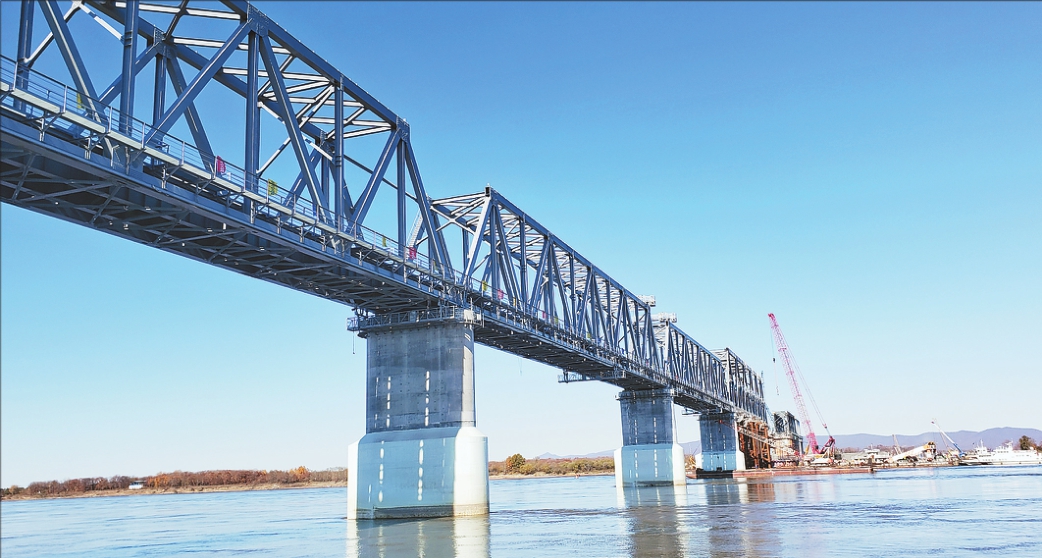

| 1. 用途 该钢采用低 C 成分设计，具有优良的耐候性能，同时兼具高强、高韧、易焊接及抗震等综合性能，可广泛应用于铁路、公路钢结构桥梁建造，部分地区可免涂装使用。 | |||
| 2. 钢种、供货规格及执行标准 | |||
| 标准 | 牌号 | 规格/mm | 交货状态 |
| GB/T714 | Q345qDNH、Q345qENH (含Z 向) | (4~100)×(1600~4700) ×L | TMCP、TMCP+T |
| Q370qDNH、Q370qENH (含Z 向) | (4~100)×(1600~4700) ×L | TMCP、TMCP+T | |
| Q420qDNH、Q420qENH、 Q420qFNH (含 Z 向) | (6~80)×(1600~4700)× L | TMCP、TMCP+T | |
| Q460qDNH、Q460qENH、 Q460qFNH (含 Z 向) | (6~80)×(1600~4700)× L | TMCP、TMCP+T | |
| Q500qDNH、Q500qENH、 Q500qFNH (含 Z 向) | (6~80)×(1600~4700)× L | TMCP、TMCP+T | |
| Q550qDNH、Q550qENH、 Q550qFNH (含 Z 向) | (6~80)×(1600~4700)× L | TMCP、TMCP+T | |
| ASTM A709/A709M | HPS70W(F1~F3、T1~T3) HPS485W(F1~F3、T1~T3) (含 Z 向) | (6~100)×(1600~4700) ×L | CR、TMCP、QT |
| HPS100W(F1~F3、T1~T3) HPS690W(F1~F3、T1~T3) (含 Z 向) | (6~100)×(1600~4700) ×L | QT | |
| 3. 化学成分（wt.%） | ||||||||||||||
| 牌号 | C ≤ | Mn | P ≤ | S ≤ | Si | Nb | V | Ti | Mo ≤ | Cr | Ni | Cu | N ≤ | Als |
| Q345qNH | 0.11 | 1.10 ～ 1.50 | 0.015 | 0.006 | 0.15 ～ 0.50 | 0.010 ～ 0.100 | 0.010 ～ 0.100 | 0.006 ～ 0.030 | 0.10 | 0.40 ～ 0.70 | 0.30 ～ 0.40 | 0.25 ～ 0.50 | 0.0080 | 0.015 ～ 0.050 |
| Q370qNH | 0.15 | |||||||||||||
| Q420qNH | 0.20 | |||||||||||||
| Q460qNH | 0.20 | |||||||||||||
| Q500qNH | 0.25 | 0.45 ～ 0.70 | 0.30 ～ 0.45 | 0.25 ～ 0.55 | ||||||||||
| Q550qNH | 0.25 | |||||||||||||
| A709HPS70W | 0.11 | 1.10 ～ 1.50 | 0.020 | 0.006 | 0.30 ～ 0.50 | / | 0.040 ～ 0.080 | / | 0.02 ～ 0.08 | 0.45 ～ 0.70 | 0.25 ～ 0.40 | 0.25 ～ 0.40 | 0.015 | 0.015 ～ 0.040 |
| A709HPS100W | 0.08 | 0.95 ～ 1.50 | 0.015 | 0.006 | 0.15 ~ 0.35 | / | 0.040 ～ 0.080 | / | 0.40 ～ 0.65 | 0.40 ～ 0.65 | 0.65 ～ 0.90 | 0.90 ～ 1.20 | 0.015 | 0.020 ～ 0.050 |
| 注：1. 焊接冷裂纹敏感性指数 Pcm(%)=C+Si/30+(Mn+Cu+Cr)/20+Mo/15+Ni/60+V/10+5B 2. 耐 蚀 性 指 数 I= 26.01(%Cu)+3.88(%Ni)+1.20(%Cr)+1.49(%Si)+17.28(%P)-7.29(%Cu) (%Ni)-9.10(%Ni)(%P)-33.39(%Cu)2 | ||||||||||||||
| 4.力学性能 4.1力学性能执行 GB/T 714 或ASTM A709/A709M 标准要求 | ||||||||||||||
| 牌号 | 质量等级 | 屈服强度(a) （MPa） | 抗拉强度 （MPa） | 延伸率 （%） | 纵向冲击功(c) KV2（J） | 冷弯 D=3a， 180° | ||||||||
| Q345qNH | D、E | ≥345 | ≥490 | ≥20 | ≥120 | 无裂纹 | ||||||||
| Q370qNH | D、E | ≥370 | ≥510 | ≥20 | ≥120 | |||||||||
| Q420qNH | D、E | ≥420 | ≥540 | ≥19 | ≥120 | |||||||||
| F | ≥47 | |||||||||||||
| Q460qNH | D、E | ≥460 | ≥570 | ≥18 | ≥120 | |||||||||
| F | ≥47 | |||||||||||||
| Q500qNH | D、E | ≥500 | ≥630 | ≥18 | ≥120 | |||||||||
| F | ≥47 | |||||||||||||
| Q550qNH | D、E | ≥550 | ≥660 | ≥16 | ≥120 | |||||||||
| F | ≥47 | |||||||||||||
| A709HPS70W | T1、T2、T3 | ≥485 | 585~760 | ≥19(b) | ≥34 | |||||||||
| F1、F2、F3 | ≥48 | |||||||||||||
| A709HPS100W | T1、T2、T3 | ≥690 | 760~895 | ≥18(b) | ≥48 | |||||||||
| F1、F2、F3 | ≥48 | |||||||||||||
| 注：(a)特殊要求按双方技术协议执行；当屈服不明显时，可测量Rp0.2 代替下屈服强度。 (b) 50mm 定标距。 (c) 冲击温度：D—-20℃，E—-40℃，F—-60℃， A709HPS70W—-23℃，A709HPS100W—-34℃ | ||||||||||||||
| 4.2 典型规格钢板力学性能 | |||||||||||
| 钢种 | 厚度 /mm | 横向拉伸 | KV2 纵向/ J | Z 向性能/% | 冷弯 D=3a，180° | ||||||
| Rel/Rp0.2/MPa | Rm/MPa | A5/50 /% | 屈强比 | ||||||||
| Q345qENHZ35 | 24 | 379 | 518 | 27 | 0.73 | 385,312,365 | 61,57,69 | 无裂纹 | |||
| 50 | 387 | 510 | 23 | 0.76 | 313,306,279 | 61,62,56 | 无裂纹 | ||||
| Q370qENHZ35 | 20 | 432 | 547 | 26 | 0.79 | 204,252,186 | 57,62,64 | 无裂纹 | |||
| 50 | 421 | 554 | 25 | 0.76 | 235,213,241 | 59,62,71 | 无裂纹 | ||||
| Q420qENHZ35 | 32 | 463 | 593 | 20 | 0.78 | 290,278,305 | 57,57,54 | 无裂纹 | |||
| 60 | 471 | 609 | 24 | 0.77 | 265,197,246 | 64,62,68 | 无裂纹 | ||||
| A709HPS70W-ZT | 12 | 545 | 655 | 26 | / | 255,270,262 | / | 无裂纹 | |||
| 50 | 530 | 660 | 26 | / | 234,261,256 | 67,62,64 | 无裂纹 | ||||
| 75 | 535 | 650 | 31 | / | 288,279,275 | 59,65,63 | 无裂纹 | ||||
| A709HPS100W-ZT | 34 | 735 | 840 | 26 | / | 277,301,298 | 60,63,59 | 无裂纹 | |||
| 50 | 745 | 845 | 25 | / | 318,311,306 | 64,59,62 | 无裂纹 | ||||
